El secret dels colors de filferro: com identificar el propòsit i la funció dels cables per color

A la societat moderna, l'electricitat s'ha convertit en una part indispensable de les nostres vides. Des de diversos aparells elèctrics a la llar fins a grans equips de producció industrial, els cables tenen un paper vital en aquests sistemes. Tanmateix, per a moltes persones, els cables de colors són un misteri. Què representen els cables de diferents colors? Quins són els seus respectius usos en el sistema elèctric? Aquest article us revelarà el secret dels colors dels cables, perquè pugueu comprendre millor les funcions i els usos dels cables, i també afegir una garantia de seguretat a la vostra vida.



En el sistema d'alimentació, els cables de diferents colors representen diferents funcions, que és facilitar la identificació i distinció durant la instal·lació i el manteniment. A continuació, es mostren alguns colors de cables comuns i què representen:
Negre i vermell:Aquests dos colors s'utilitzen normalment per a cables en viu (L), també coneguts com a cables de fase. El cable viu és la part activa del sistema d'alimentació, responsable de transmetre el corrent des de la font d'alimentació a l'equip que consumeix energia. Ja sigui en un circuit domèstic o en un circuit industrial, el cable viu és una part vital.
Blanc i gris:Aquests dos colors s'utilitzen generalment per als cables neutres (N). El cable neutre és el canal per al retorn del corrent, assegurant el tancament del circuit. En un circuit trifàsic, el cable neutre equilibra la tensió i garanteix el funcionament estable del sistema elèctric.

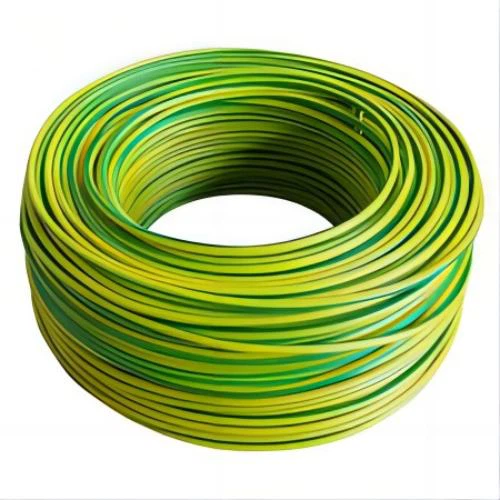

Verd i groc:Aquests dos colors s'utilitzen normalment per al cable de terra (E). La funció principal del cable de terra és protegir el circuit i prevenir situacions perilloses com ara descàrregues elèctriques. Quan un circuit falla, el cable de terra pot conduir el corrent al terra, protegint així la seguretat del personal i l'equip.



A més dels colors de cables comuns esmentats anteriorment, hi ha altres colors de cables en alguns escenaris d'aplicació específics. Aquests colors ajuden a distingir encara més les diferents funcions i a garantir el funcionament segur i eficient del sistema d'alimentació.
Blau:En circuits de corrent continu, normalment s'utilitzen cables blaus com apols negatius. En circuits de CA, de vegades també s'utilitzen cables blaus com a cables neutres. A causa de la diferència entre els circuits de CC i CA, els usos dels cables blaus també són diferents.
Marró:En circuits de CA, sovint s'utilitzen cables marrons com acables vius, especialment a Europa i algunes altres regions. Els estàndards d'ús dels cables marrons varien en diferents països i regions, per la qual cosa s'ha de prestar una atenció especial en utilitzar-los.
Taronja:En circuits de diversos cables, sovint s'utilitzen cables tarongescablejat intermedi. Per exemple, en un circuit d'interruptor de dues vies, es poden utilitzar cables taronja per connectar la línia entre l'interruptor i el llum.
Lila i rosa:Aquests colors s'utilitzen de vegadesfinalitats específiques, com els circuits de control o d'il·luminació, per evitar confusions amb altres cables. Els cables morats i rosats ajuden a identificar ràpidament els cables amb funcions específiques en alguns circuits complexos.





Els estàndards per a l'ús de colors de filferro poden variar en diferents països i regions. A continuació es mostren els estàndards de color dels cables per a alguns països i regions principals:
Estats Units:Segons el Codi Elèctric Nacional (NEC), el negre, el vermell i el blau s'utilitzen generalment per als cables actius, el blanc per als cables neutres i els cables verds o nus per als cables de terra.
Europa:A Europa, el marró, el negre i el gris s'utilitzen generalment per als cables actius, el blau per als cables neutres i els cables de dos colors verd/groc per als cables de terra. Aquesta norma està especificada per la Comissió Electrotècnica Internacional (IEC).
Xina:A la Xina, el vermell, el groc i el verd s'utilitzen generalment per als cables actius, el blau per als cables neutres i els cables de dos colors groc-verd per als cables de terra. Aquesta norma està especificada per l'Administració Nacional de Normalització.
Entendre els estàndards de color dels cables de diferents països i regions és especialment important per als enginyers elèctrics i electricistes. En projectes d'enginyeria multinacionals, seguir els estàndards locals de color del cable pot evitar eficaçment errors de cablejat i accidents de seguretat.





Tot i que el color del cable ens pot ajudar a identificar ràpidament el seu propòsit, encara hem d'estar molt vigilants en el funcionament real. Aquests són alguns consells de seguretat:
Consulteu l'esquema del circuit:Abans de qualsevol operació elèctrica, assegureu-vos de consultar el diagrama de circuit corresponent per confirmar la funció específica de cada cable. El diagrama de circuits pot proporcionar informació detallada sobre el disseny del circuit i la connexió, que és una base important per a un funcionament segur.
Utilitzeu instruments de prova:Fins i tot si el color és correcte, utilitzeu un voltímetre o un multímetre per comprovar que és correcte. Mitjançant les proves, podeu determinar si el cable està alimentat i si la connexió del circuit és correcta per evitar un mal funcionament.
Operació d'apagada:Abans de qualsevol operació elèctrica, assegureu-vos de desconnectar la font d'alimentació per garantir la seguretat de l'entorn operatiu. El funcionament d'apagat pot evitar eficaçment l'ocurrència d'accidents de descàrrega elèctrica i és un pas bàsic per a un funcionament segur.
Funcionament professional:Per a sistemes elèctrics complexos, es recomana que els electricistes professionals operen per evitar accidents de seguretat causats per un mal funcionament. Els electricistes professionals tenen una gran experiència i experiència per garantir la seguretat i la fiabilitat de les operacions elèctriques.

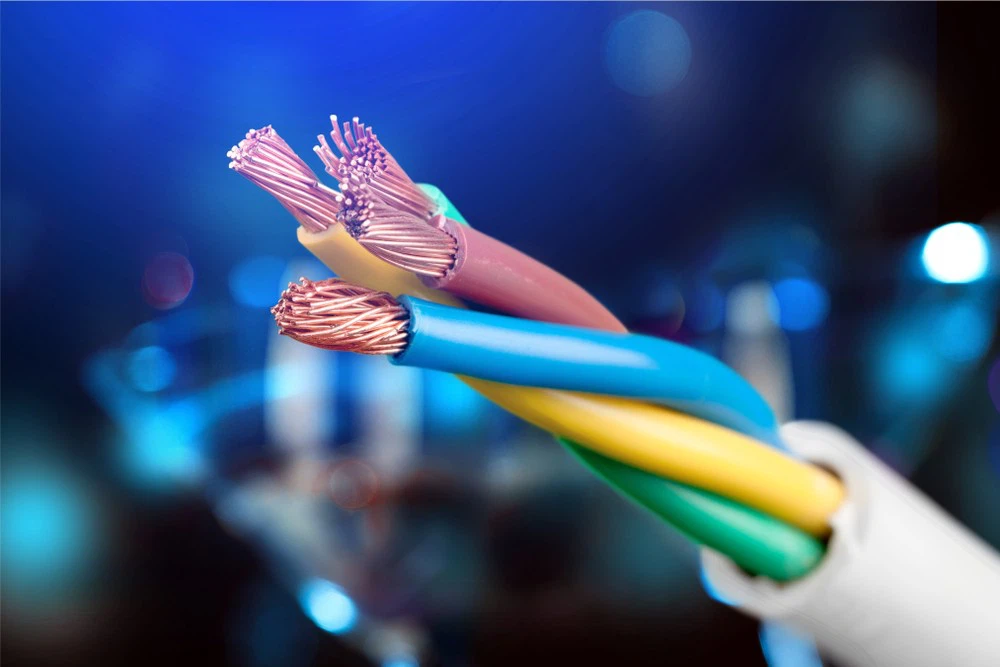

Amb l'avenç continu de la tecnologia, la codificació de colors i la identificació dels cables també es desenvolupen i milloren constantment. En el futur, amb la popularització de les xarxes intel·ligents i les cases intel·ligents, la codificació de colors dels cables pot ser més refinada i intel·ligent. Per exemple, mitjançant la incrustació d'etiquetes electròniques als cables, es pot aconseguir la identificació i gestió automàtica dels cables, millorant el nivell d'intel·ligència dels sistemes d'alimentació.
A més, amb l'augment de la consciència mediambiental, els materials i els processos de fabricació dels cables en el futur també seran més respectuosos amb el medi ambient i sostenibles. Per exemple, l'ús de materials renovables i recobriments respectuosos amb el medi ambient per fabricar cables no només pot reduir la contaminació ambiental, sinó també millorar la seguretat i la durabilitat dels cables.
Entenent la classificació dels colors dels cables i les funcions que representen, podem realitzar operacions elèctriques de manera més segura i eficient. A la vida diària, aquest coneixement no només ens pot ajudar a entendre millor els principis de funcionament dels equips elèctrics, sinó que també ens pot proporcionar una guia eficaç en situacions d'emergència. Espero que aquest article us desveli el misteri dels colors dels cables i us faci més còmode al món elèctric. Tant si es tracta de la instal·lació i manteniment de circuits domèstics com del disseny i posada en marxa de sistemes elèctrics industrials, identificar correctament els colors dels cables és la clau per garantir la seguretat i l'eficiència. Dominant aquests coneixements, no només podeu millorar les vostres pròpies habilitats elèctriques, sinó que també podeu proporcionar ajuda i orientació a les persones que us envolten i crear conjuntament un entorn energètic segur i fiable.
